Прочее для электросварочных работ Фильтр-регулятор к аппаратам воздушно-плазменной резки. характеристики, фото
Фильтр-регулятор используется для удаления из сжатого воздуха механических загрязнений, водяного конденсата и масляной эмульсии. Дополнительно фильтр-регулятор отвечает за понижение давления воздуха и поддержания его на требуемом уровне. Использование фильтра-регулятора позволяет подготовить воздух, поступающий от компрессора к аппарату воздушно-плазменной резки металлов CUT.

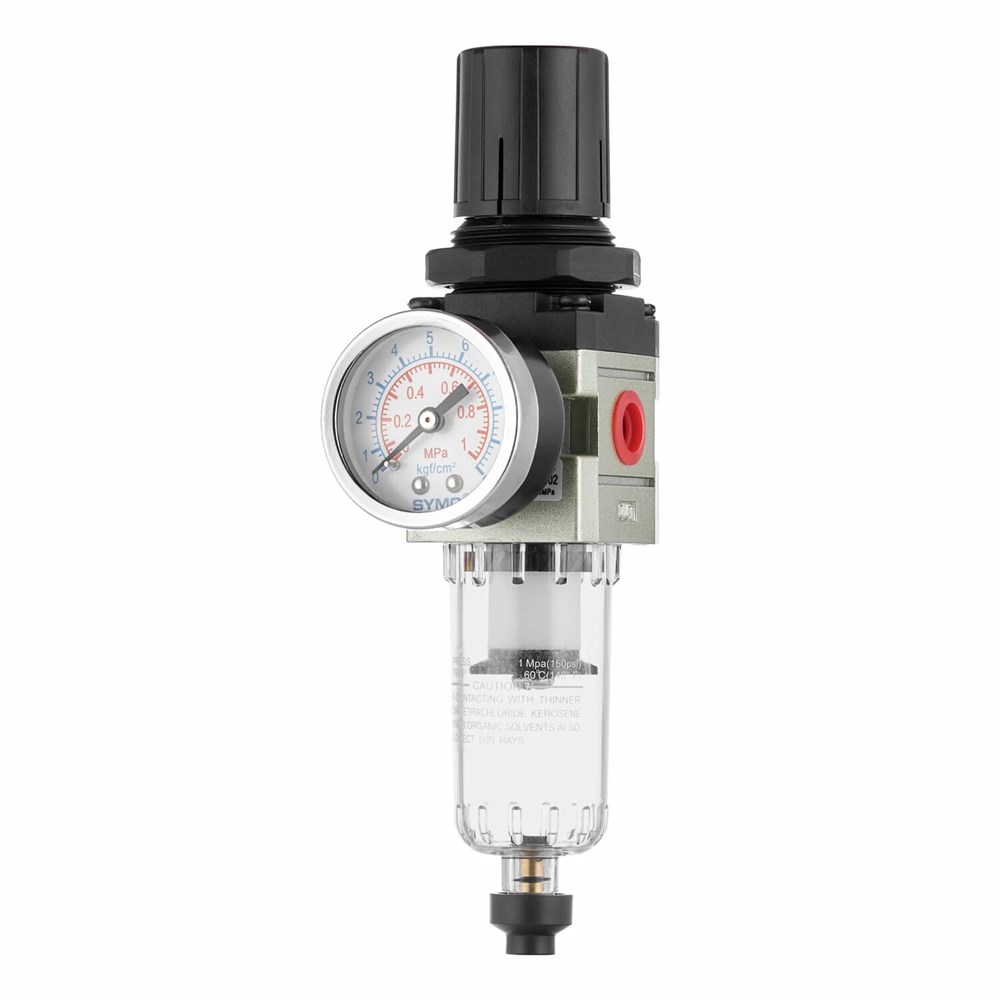

Фильтр-регулятор оснащен манометром, воздушным фильтром и клапаном сброса конденсата. Через него на источник для плазменной резки поступает подготовленный воздух от компрессора. Обратите внимание, что давление сжатого воздуха должно быть постоянным и не должно быть ниже 0,4 МПа. При работе на низком давлении сжатого воздуха срок службы плазменного резака CUT значительно сокращается.
Фильтр-регулятор необходимо устанавливать вертикально, чашей вниз. Сама чаша изготовлена из поликарбоната. Рекомендуем регулярно сливать конденсат из чаши фильтра-регулятора. Большое содержание конденсата уменьшает срок службы плазменного резака CUT и может привести к поломке оборудования.
Фильтр-регулятор устанавливается на кронштейне, который крепится на задней панели аппарата.
Комплектация:
- Фильтр-регулятор – 1 шт.
- Штуцер ⌀8 мм – 2 шт.
- Манометр – 1 шт.
- Кронштейн для крепления – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
| Рабочее давление, МПа: | 0–1,0 |
| Максимальное входное давление, МПа: | 1,5 |
| Диапазон регулирования давления, МПа: | 0,05–0,85 |
| Точность фильтрации, мкм: | 5 |
| Температура используемого воздуха, °С: | 0–60 |
| Присоединительная резьба: | G1/4-B |
| Наружный диаметр ниппелей, мм: | 8 |
| Вес нетто, кг (не более): | 0,35 |
| Габариты фильтра, мм (не более): | 100х175х65 |
| Вес брутто, кг (не более): | 0,40 |
| Габариты индивидуальной упаковки, мм (не более): | 50х45х225 |
