Клапан шаровый криогенный T325DQ
Оформи заказ сделаем доп.скидку ✅
Шарово́й (шаровый) клапан — разновидность трубопроводного клапана, запирающий или регулирующий элемент которого имеет сферическую форму. Это один из современных типов запорной арматуры, применяющийся в трубопроводах, транспортирующих природный газ и нефть, системах городского газоснабжения, водоснабжения, отопления и других областях. У шарового клапана два рабочих положения «открыто» и «закрыто». Регулирование протока производителем запрещено из-за особенности конструкции клапана, где есть пустая полость между корпусом и шаром.
Подвижным элементом таких клапанов служит — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных клапанах для полного закрытия или открытия прохода достаточно повернуть шар на 90°.
| Шаровые клапана CCK, серия DQ41 |
|---|
| Номинальное давление 4,0 Mpa |
| Диаметр 15-100 mm |
| Применяемые среды: LOX, LIN, LAr, LNG, LC2H4 |
| Рабочая температура: -196~ +80 С |
| Тип соединения: под приварку "внахлест" |
|

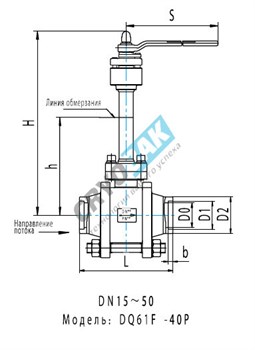

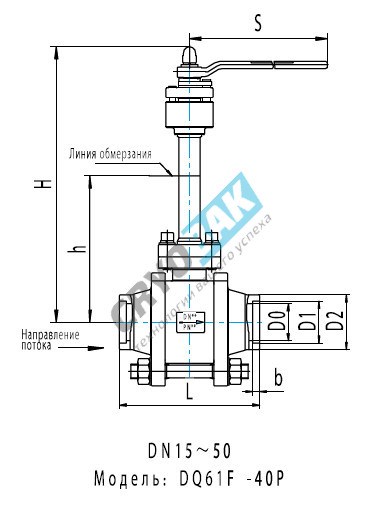

Артикул |
Dn, мм |
Размеры, мм |
Вес, кг |
|||||||
|
H |
h |
L |
D0 |
D1 |
D2 |
b |
S |
|||
| T325DQ15 |
15 |
292 |
160 |
120 |
15 |
18.5 |
30 |
8 |
160 |
5 |
| T325DQ20 |
20 |
318 |
175 |
140 |
20 |
25.5 |
38 |
8 |
200 |
8.2 |
| T325DQ25 |
25 |
323 |
180 |
140 |
25 |
32.5 |
45 |
8 |
200 |
10.6 |
| T325DQ32 |
32 |
363 |
185 |
180 |
32 |
38.5 |
52 |
8 |
400 |
17.2 |
| T325DQ40 |
40 |
373 |
200 |
180 |
40 |
45.5 |
62 |
8 |
400 |
19.6 |
| T325DQ50 |
50 |
378 |
200 |
203 |
50 |
57.5 |
76 |
10 |
400 |
24.2 |
| T325DQ80 |
80 |
547 |
280 |
260 |
80 |
89.5 |
115 |
15 |
300 |
52 |
| T325DQ100 |
100 |
572 |
280 |
300 |
100 |
109 |
135 |
15 |
300 |
67 |
Характеристики
| Диаметр | 15-100 mm |
| Тип арматуры | Шаровой клапан |
| Применяемые среды | LOX, LIN, LAr, LNG, LC2H4 |
| Номинальное давление | 4 МПа |
| Рабочая температура | -196 ~ +80 С |
| Тип соединения | под приварку "внахлест" |
