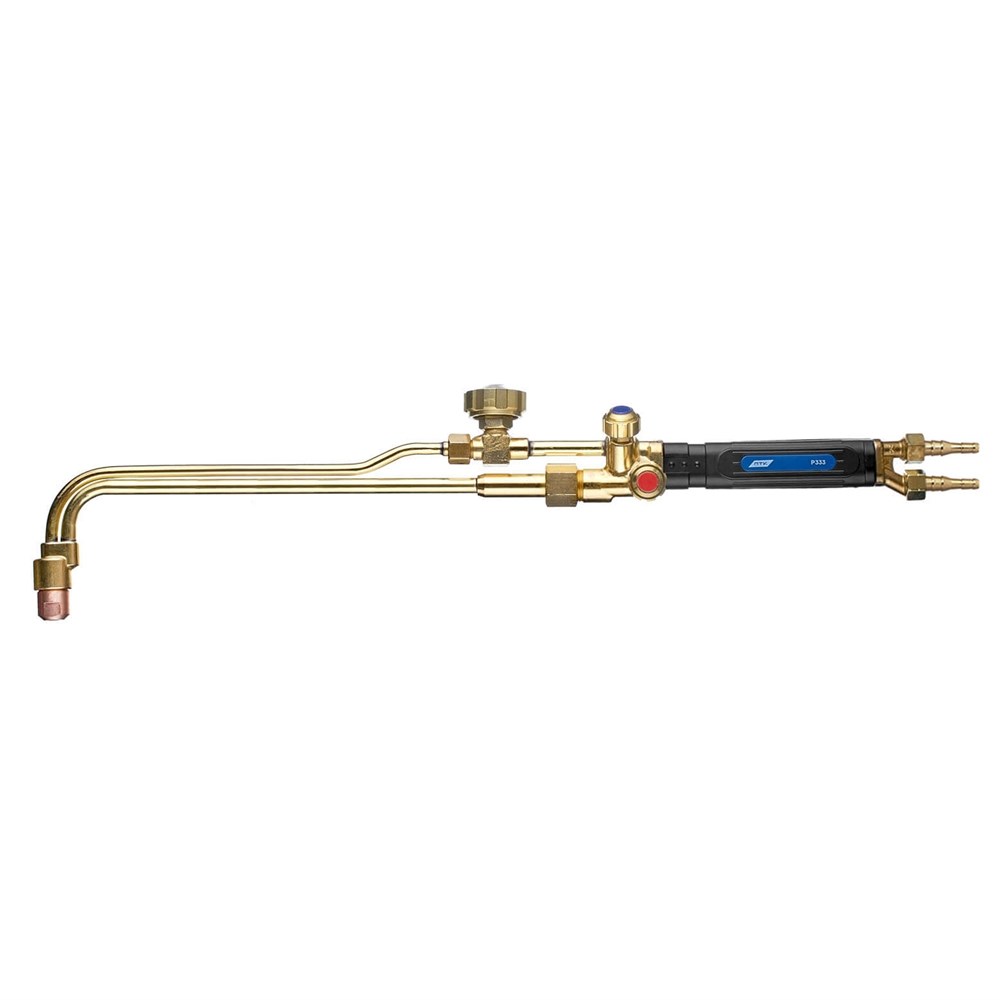

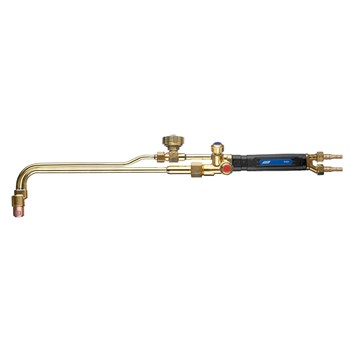

Резаки инжекторные Резак пропановый Р333. характеристики, фото
Резак пропановый Р333 аналог резака «Маяк» предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.
Резак поставляется в сборе с внутренним мундштуком №2 и наружным №2П. Дополнительно укомплектован внутренними мундштуками №1 и 3. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1 (8–15 мм)
- №2 (15–30 мм)
- №3 (30–50 мм)
- №4 (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6 (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности резака пропанового Р333:
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация:
- Резак пропановый Р333 – 1 шт.
- Мундштук наружный пропановый №2П – 1 шт.
- Мундштук внутренний №1, 2, 3 – по 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
| Применяемый горючий газ: | Пропан-Бутан |
| Толщина разрезаемого металла, мм: | до 300 |
| Давление кислорода на входе, МПа (кгс/см²): | 3,0–10,0 |
| Давление пропана на входе, МПа (кгс/см²): | 0,01–1,5 |
| Расход кислорода, м³/ч: | 4,1–33,2 |
| Расход пропана, м³/ч: | 0,41–1,92 |
| Угол наклона головки резака: | 90° |
| Длина резака, мм: | 580 |
| Вес нетто, кг: | 1,1 |
