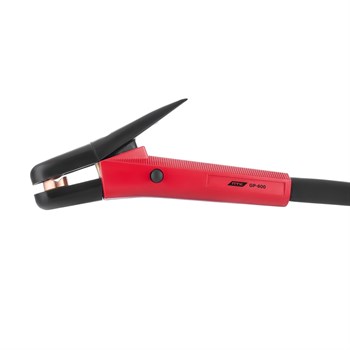

Электрододержатели Резак воздушно-дуговой (строгач) GP-600. характеристики, фото
Воздушно-дуговой резак GP-600 используется для строжки пазов и канавок, удаления дефектов, образующихся при литье, обработки и подготовки швов, а также для резки металла и пробивки отверстий в металлических изделиях.
Электрододержатель предназначен для работы с угольными электродами круглого (от 5 до 10 мм) или прямоугольного сечения (5х10–5х20 мм).
Строгач GP-600 используется совместно с мощными сварочными аппаратами, где максимальный сварочный ток от 300 Ампер и выше, компрессорами с рабочим давлением 6–10 бар, и обеспечивающими (совместно с ресивером или без него) необходимый расход воздуха.
Строгач состоит из специального электрододержателя, сварочного кабеля и воздушного шланга. Воздушный шланг подключается к компрессору или к системе подачи сжатого воздуха. Сварочный кабель подключается к сварочному аппарату. Изоляция крепления осуществляется специальным чехлом.
Внутри электрододержателя проложена трубка, через которую подается воздух. Воздух выходит через специальные отверстия. Воздушный поток из отверстий сходится на расстоянии 100–150 мм. На корпусе электрододержателя предусмотрена кнопка, которая включает и выключает подачу воздуха. Обратите внимание, что в ходе работ, воздух всегда должен выходить за электродом. Угол наклона электрода должен быть в пределах 30-60° к поверхности детали.
Сама строжка происходит следующим образом: подается воздух, замыкается дуга, образуется сварочная ванна и при помощи воздуха сварочная ванна выдувается, и образуется канавка необходимой формы.
Особенности электрододержателя для строжки GP-600:
- Строгач рассчитан на мощность до 600 Ампер.
- Губки изготовлены из меди.
- Сечение медного кабеля 38 мм2.
- Можно производить работы угольными электродами круглого сечения и прямоугольного.
Комплектация:
- Резак воздушно-дуговой (строгач) GP-600 – 1 шт.
- ЗИП – 1 набор
- Руководство по эксплуатации – 1 шт.
Технические характеристики
| Сварочный ток, А: | 600 |
| Диаметр угольного электрода, мм: | 5–10 |
| Размеры прямоугольного электрода, мм: | от 5х10 до 5х20 |
| Сечение медного кабеля, мм²: | 38 |
| Давление сжатого воздуха, кг/см²: | 5,6–7,0 |
| Расход сжатого воздуха, м³/мин: | 0,85–0,99 |
| Вес нетто, кг: | 2,6 |
| Габариты строгача, мм: | 260х60х110 |
| Вес брутто, кг: | 2,8 |
| Размеры индивидуальной упаковки, мм: | 300х100х235 |
| Длина кабеля, м (не более): | 2,2 |
